Моменты затяжки резьбовых соединений

В мире механизмов и конструкций, где вибрация и нагрузки — ежедневная реальность, надежность соединения часто сводится к одному-единственному параметру: правильному ключу с моментом затяжки. Слишком слабо — и соединение саморазболтается, слишком сильно — и резьба сорвется или болт лопнет, как спичка. Эта статья — не просто сборник таблиц, а подробная карта, которая проведет вас по всем подводным камням этой, казалось бы, простой операции. Мы разберемся, от чего зависит усилие, как его применять на практике и почему табличные значения — это лишь отправная точка. Основные требования к процедуре затяжки резьбовых соединений регламентируются РД 37.00М31-89, который устанавливает технические требования и нормы.

Почему момент затяжки — это не просто «сильнее закрутить»

Представьте, что болт — это миниатюрная пружина. При затяжке он растягивается, создавая мощное усилие предварительного натяга, которое и стягивает детали в единое целое. Это напряжение и есть основа всего соединения. Правильно затянутый болт работает в пределах своей упругости, как хорошая пружина, и надежно держит нагрузку. Чрезмерная затяжка отправит его в «пластическую деформацию» — состояние, из которого нет возврата, путь к неизбежному разрыву. Недостаточное же усилие просто не создаст необходимого давления, оставив соединение играть и разрушаться под переменными нагрузками.

Искомое значение крутящего момента — это и есть тот самый золотой стандарт, который позволяет достичь нужного натяга, не переходя роковую черту. На него влияет целый коктейль факторов: класс прочности болта (тот самый 8.8 или 10.9), материал соединяемых деталей, наличие смазки, тип покрытия и даже шаг резьбы. Игнорировать эти факторы — все равно что готовить сложное блюдо, не глядя на рецепт.

Физика болтового соединения: почему предварительный натяг — основа надежности

Когда мы затягиваем болт, на первый взгляд кажется, что главное — просто «закрутить покрепче». Но на самом деле в этот момент происходит сложный физический процесс, от которого зависит прочность всего соединения. Давайте разберемся, что именно происходит внутри болта и почему предварительный натяг — это не просто технический термин, а основа долговечности конструкции.

Что такое предварительный натяг?

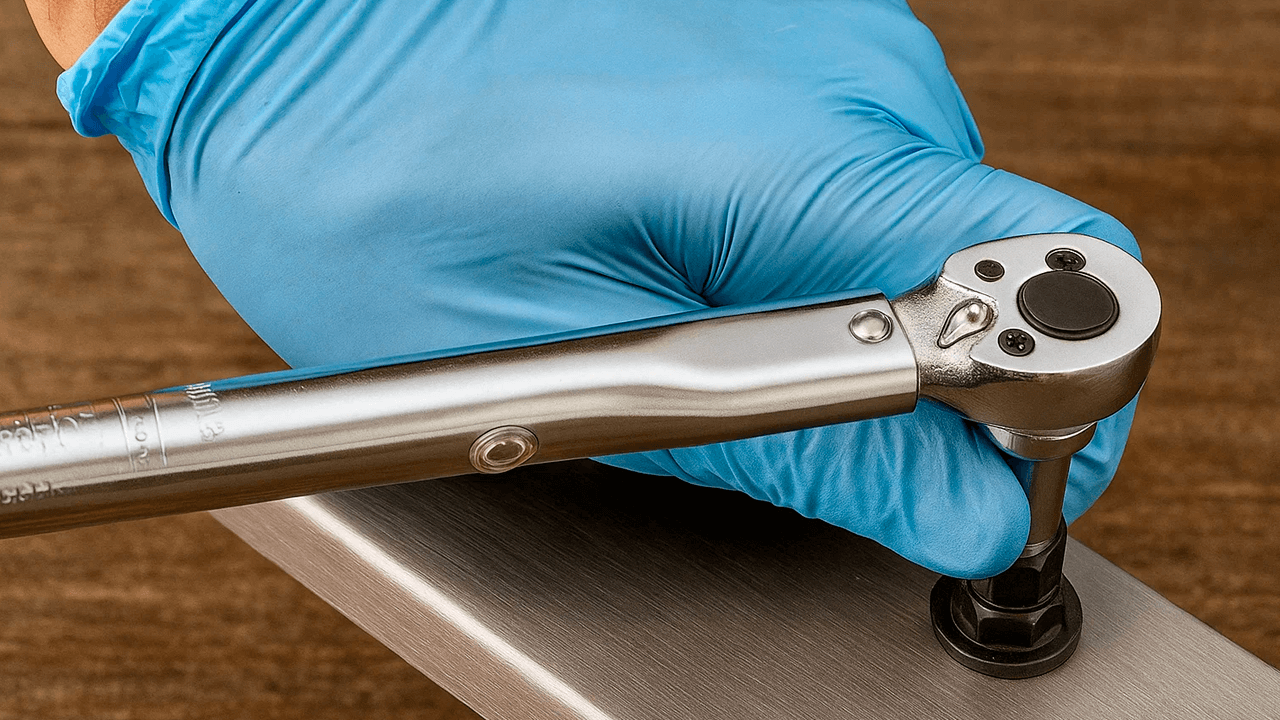

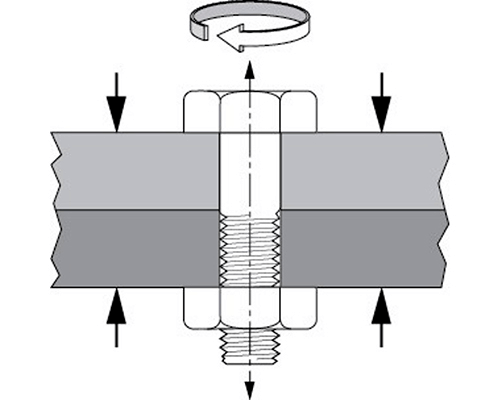

При затяжке болта гайка движется по резьбе, уменьшая расстояние между опорными поверхностями. Болт начинает растягиваться, как пружина, создавая усилие, которое сжимает соединяемые детали. Это усилие и называется предварительным натягом. Оно обеспечивает:

• Плотное прилегание деталей — без зазоров, которые могут привести к вибрации и разрушению;
• Распределение нагрузки — болт воспринимает только часть внешней нагрузки, а не всю её силу;
• Устойчивость к динамическим воздействиям — правильно натянутый болт сопротивляется усталости и не теряет свои свойства со временем.

Почему предварительный натяг так важен?

Без предварительного натяга болт не сможет надежно удерживать детали. Если натяг недостаточен, соединение будет «играть», что приведет к его постепенному ослаблению и разрушению. Если же болт перетянут, он выйдет за пределы упругой деформации, что приведет к его необратимому повреждению.

Предварительный натяг — это как страховка для болта. Он позволяет соединению выдерживать внешние нагрузки, не ломаясь. Например, если болт затянут правильно, то при приложении внешней силы он воспримет только её часть, а остальная нагрузка распределится на соединяемые детали.

Как достичь правильного натяга?

Чтобы болт работал эффективно, необходимо:

• Использовать динамометрический ключ — он позволяет точно контролировать момент затяжки;
• Учитывать класс прочности болта — от него зависит, какое усилие можно приложить;
• Следить за состоянием резьбы и поверхностей — грязь, коррозия или повреждения могут исказить результат;
• Применять смазку — она снижает трение и позволяет добиться более точного натяга.

Предварительный натяг — это не просто цифра из таблицы, а результат взаимодействия множества факторов: от материала болта до условий эксплуатации. Правильно затянутый болт — это гарантия того, что соединение прослужит долго и выдержит все нагрузки.

Факторы, определяющие ваш идеальный момент

Прежде чем смотреть в таблицы, стоит понять, какие переменные находятся в вашем уравнении. Это знание превратит вас из слепого исполнителя в вдумчивого специалиста. Согласно ОСТ 37.001.050—73, коэффициент трения, диаметр и шаг резьбы, а также класс прочности болта — ключевые параметры, которые необходимо учитывать при расчёте момента затяжки.

• Класс прочности — это язык, на котором болт сообщает о своих возможностях. Цифры, например, 8.8, расшифровываются просто: первая цифра (8), умноженная на 100, дает предел прочности на растяжение (800 МПа). Вторая цифра (8), умноженная на 10, — это отношение предела текучести к пределу прочности (80%). Чем выше класс, тем большее усилие может выдержать крепеж.

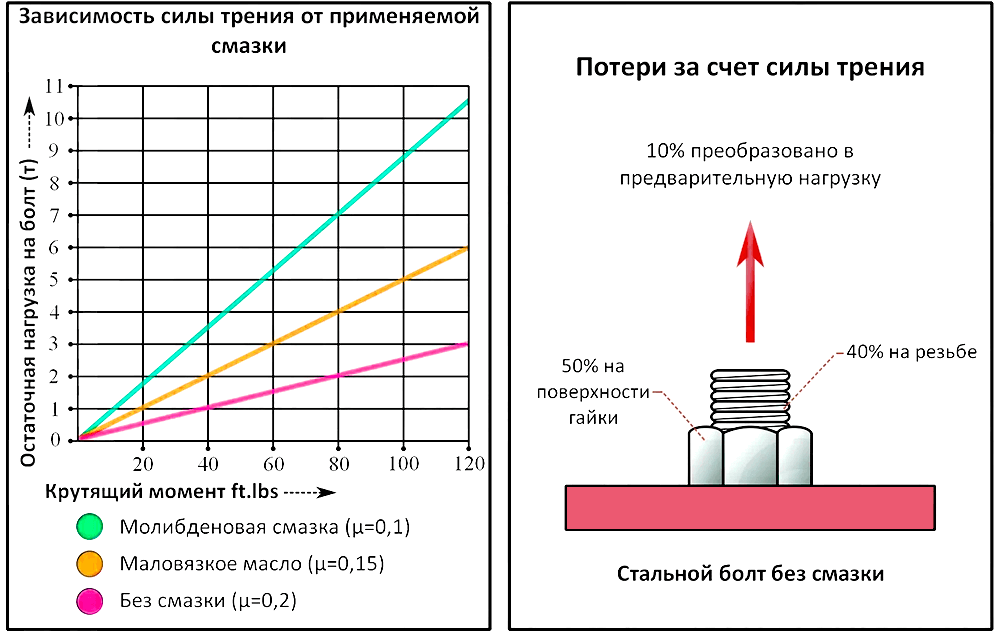

• Коэффициент трения — невидимый, но коварный враг. До 90% прилагаемого вами усилия может тратиться всего на то, чтобы преодолеть трение между витками резьбы и под головкой болта. Именно поэтому сухое, «черное» соединение требует одного момента, а то же соединение с медной или цинковой смазкой — другого, значительно меньшего.
• Диаметр и шаг резьбы — геометрия имеет значение. Болт М12 с крупной резьбой и болт М12х1.25 с мелкой будут иметь разные табличные значения момента, так как площадь контакта и геометрия витков у них отличаются.

Таблицы моментов затяжки для основных типов соединений (ориентировочные значения)

Важное предупреждение: приведенные ниже данные носят справочный характер. Точное значение для вашей конкретной задачи всегда следует искать в технической документации производителя оборудования или нормативных документах. Данные приведены для двух распространенных условий трения.

Моменты затяжки для болтов с крупной резьбой (стандартный шаг)

Ниже приведены ориентировочные значения моментов затяжки для болтов с крупной резьбой (стандартный шаг) для классов прочности от 5.6 до 12.9. Значения указаны в Ньютон-метрах (Nm) и фут-фунтах (ft lb.) для удобства использования в разных системах измерений.

Моменты затяжки для болтов с мелкой резьбой

В этой таблице представлены значения моментов затяжки для болтов с мелкой резьбой (уменьшенный шаг) для классов прочности 8.8, 10.9 и 12.9. Мелкая резьба часто используется в ответственных соединениях, где требуется более точное распределение нагрузки.

Моменты затяжки для оцинкованных болтов с крупной резьбой

Оцинкованные болты имеют меньший коэффициент трения, что влияет на момент затяжки. В таблице ниже приведены значения для оцинкованных болтов с крупной резьбой для классов прочности от 5.6 до 12.9. Учтите, что покрытие может изменять требуемое усилие.

Моменты затяжки для оцинкованных болтов с мелкой резьбой

Здесь представлены значения моментов затяжки для оцинкованных болтов с мелкой резьбой. Такие болты часто применяются в условиях, где требуется защита от коррозии и высокая точность соединения. Значения указаны для классов прочности 8.8, 10.9 и 12.9.

Инструмент и практика: как не ошибиться при затяжке

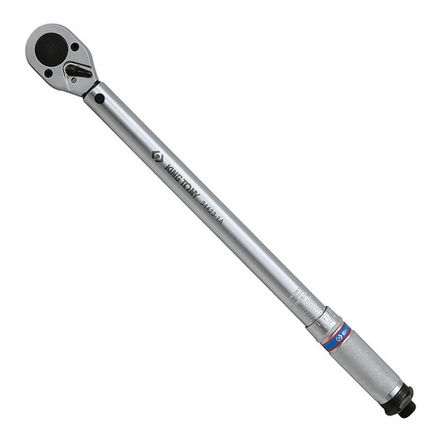

Теория без практики мертва. Чтобы приложить к гайке именно то усилие, которое вы задумали, необходим правильный инструмент. Динамометрический ключ — это ваш главный проводник в мире точной затяжки. Он бывает разных типов: щелчковый, стрелочный, электронный. Выбор зависит от требуемой точности, частоты использования и бюджета.

Помните несколько простых, но железных правил работы:

1. Проверяйте калибровку ключа. Инструмент с просроченной поверкой — это просто дорогая палка.
2. Действуйте плавно. Резкий, рывковый рычаг не даст точного показания и может повредить резьбу.
3. Учитывайте погрешность. Даже самый лучший ключ имеет свою погрешность, обычно ±4%. Зная это, вы сможете работать в нужном вам диапазоне.

Таким образом, правильный подход к затяжке резьбовых соединений — это не слепое следование таблицам, а осознанный процесс. Используйте табличные значения как надежный ориентир, но всегда делайте поправку на конкретные условия сборки и требования производителя. Инвестиции в качественный динамометрический ключ и понимание физики процесса — это страховка от непредвиденных поломок и гарантия долговечности любого механизма. А чтобы развеять последние сомнения, обратитесь к разделу с ответами на самые частые вопросы.
