Как определить размер болта, гайки?

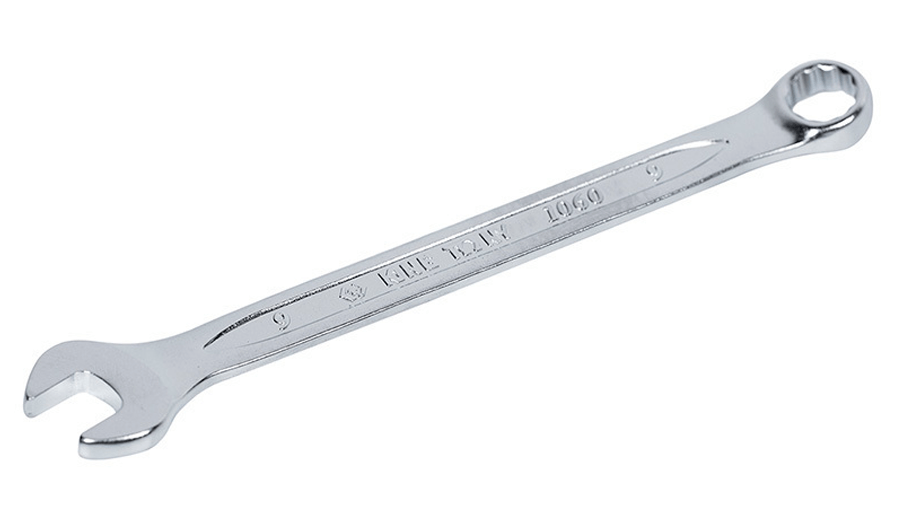

В мире гаек, болтов и бесчисленных размеров, кажется, что можно запросто запутаться. Вы берете ключ, а он не налезает или, что хуже, болтается, срывая грани. Всё сводится к одному простому вопросу: «Ключ на сколько?». Эта статья — ваш четкий ориентир. Мы не только расскажем, как определить размер головки крепежа, но и покажем, как по диаметру резьбы мгновенно узнать, какой именно инструмент вам нужен — будь то обычные ключи комбинированные KING TONY или специализированный инструмент. Забудьте о методах проб и ошибок — действуйте по правилам, установленным стандартами, включая ГОСТ 1759.0-87, определяющий общие технические условия для болтов, винтов и шпилек.

«Под ключ»: что скрывается за цифрами на инструменте?

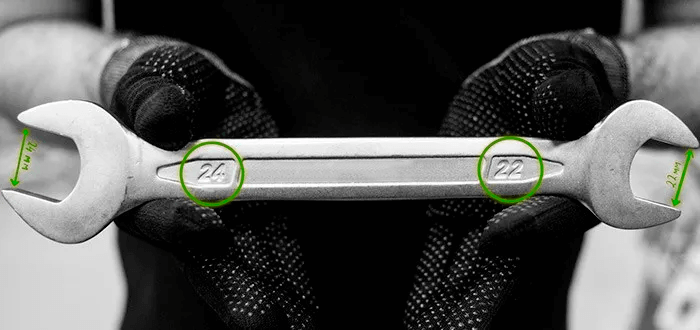

Посмотрите на любой двусторонний рожковый ключ. На его рукоятке вы увидите маркировку, например, 10х12 или 17х19. Эти цифры — расстояние между губками (размер зева) в миллиметрах. В технической документации этот параметр обозначается буквой S. Это и есть тот самый размер «под ключ» — расстояние между параллельными гранями шестигранной головки болта или гайки.

Опытный механик может определить размер на глаз, но если соединение в труднодоступном месте, ошибка чревата: маленький ключ не налезет, а большой «слижет» грани, сделав демонтаж головной болью. Правильный подбор по стандарту ГОСТ 6424-73 предполагает зазор между губками инструмента и гранями крепежа всего 0.1–0.3 мм.

Определяем номер ключа по диаметру резьбы

Самый надежный способ — не мерить головку штангенциркулем, а узнать диаметр резьбы (М8, М12, М16 и т.д.). Каждому стандартному диаметру соответствует определенный размер головки: основной (нормальный), уменьшенный или увеличенный. Ниже — полная таблица-переводчик, которая мгновенно даст вам ответ для крепежа от М1 до М110.

Полная таблица размеров под ключ для метрических болтов и гаек

*Значения в скобках указаны согласно некоторым современным стандартам ISO.

Отдельный мир: подбор дюймовых ключей

Здесь важно не ошибиться. Размер дюймового ключа (например, 1/2") указывает не на ширину зева, а на диаметр резьбы дюймового крепежа, для которого он предназначен. Профиль «дюймового» шестигранника отличается от метрического на доли миллиметра. Метрический ключ либо не налезет, либо будет болтаться, повреждая грани. Для работы с таким крепежом нужны специальные дюймовые ключи и головки.

Полная таблица соответствия дюймовой резьбы (UNC/UNF) и размера под ключ

А что с болтами под внутренний шестигранник?

Для винтов с цилиндрической головкой (стандарты DIN 912, ГОСТ 11738-84) используется имбусовый (шестигранный) ключ. Размер ключа — это расстояние между гранями внутреннего шестигранника. Соответствие также строго регламентировано.

Таблица соответствия для болтов с внутренним шестигранником

Экономьте время и нервы

Правильный подбор ключа — это не только вопрос удобства, но и гарантия сохранности крепежа и успеха всей работы. Используйте полные таблицы соответствия как ваш главный справочный инструмент. Определили диаметр резьбы — мгновенно нашли нужный размер ключа, от миниатюрного М1 до мощного М110. Для обеспечения долговечности соединений в сложных условиях также полезно учитывать требования к защитным покрытиям, которые регламентируются стандартами, например, ГОСТ 1759.5-87. Помните, что для поврежденного крепежа со стертыми гранями существуют специальные инструменты, но лучше до этого не доводить. Работайте с умом и правильным инструментом, и пусть эти полные таблицы всегда будут у вас под рукой.
