Как узнать размер шестигранника?

Чтобы узнать точный размер шестигранного ключа или крепежа, необходимо измерить расстояние между его противоположными плоскими гранями, и здесь важно понимать, что для ходового типоразмера, например для ключа шестигранного 10 мм, это расстояние будет ровно 10 миллиметров. Ошибка даже в полмиллиметра приводит к тому, что инструмент либо не входит в гнездо, либо болтается и срывает грани, превращая дальнейший демонтаж в головную боль. Именно поэтому не полагайтесь на глазомер, а используйте проверенные методы и чётко различайте метрические и дюймовые стандарты.

Основной параметр шестигранного профиля

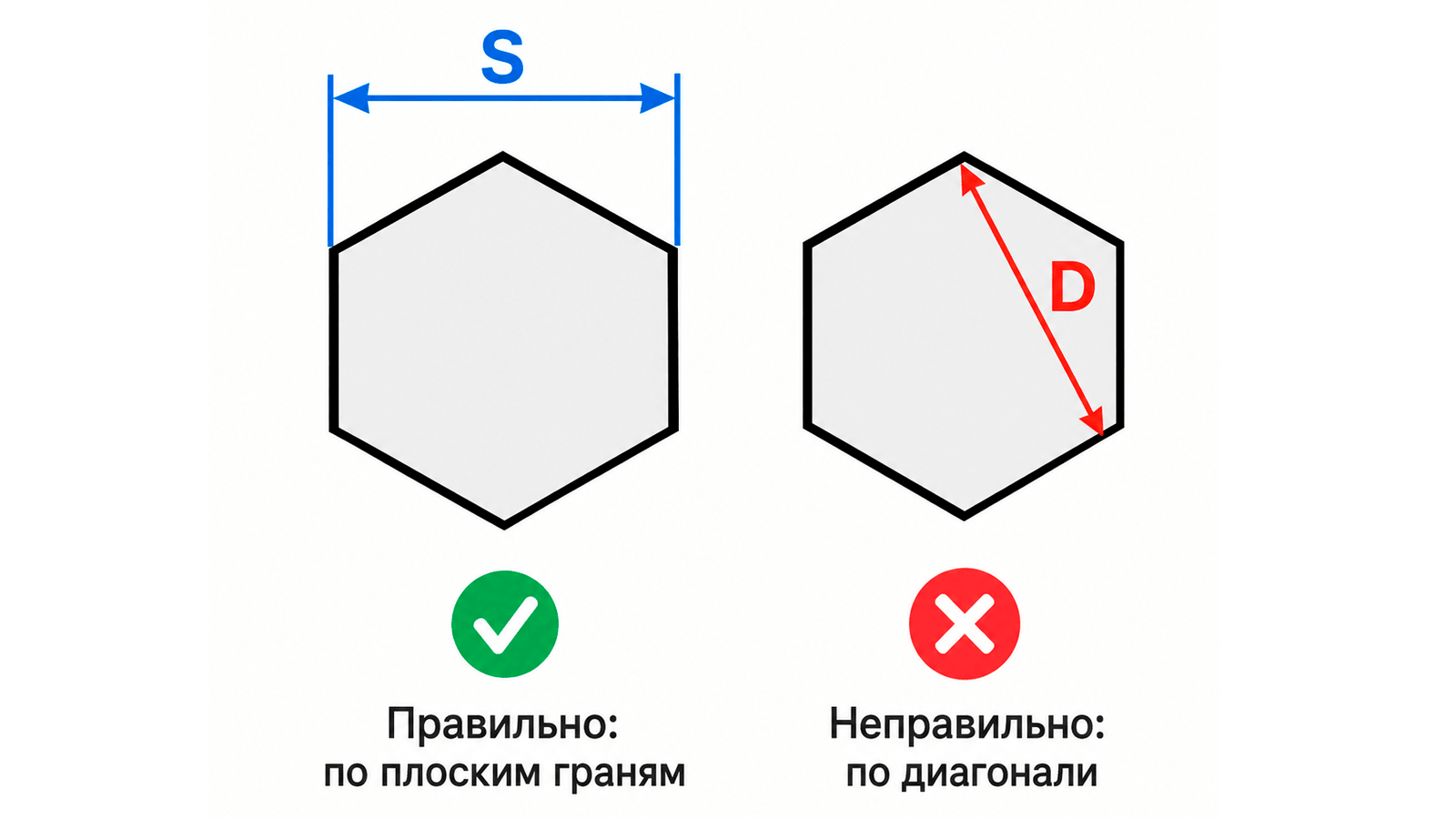

Размер шестигранника всегда определяется по плоским граням, а не по диагонали. В документации и на самом инструменте этот параметр (обозначается буквой S) указывается в миллиметрах или дюймах. Если на рукоятке выбито «10», значит, расстояние между параллельными плоскостями равно 10 мм, и такой ключ подходит для крепежа с соответствующим гнездом или головкой.

Для внутреннего шлица действует то же правило: замеряете стенки отверстия, а не его углы. Для наружного шестигранника (гайки, болты) логика та же, но стандарты соответствия резьбы и размера под ключ совершенно иные. Путать внутренний и наружный профиль нельзя.

Способы измерения без маркировки

Если обозначения на ключе стёрлись или отсутствуют, применить можно три практических метода. Каждый имеет свои нюансы, но все дают достаточную точность.

Измерение штангенциркулем

Самый надёжный вариант — взять штангенциркуль и замерить расстояние между двумя параллельными гранями на прямом участке стержня (шаровой конец не годится — он сужается). Зажмите губки, считайте показания. Это и есть искомый размер. Для крепежа измеряете внутренние стенки шестигранного гнезда. Точность до десятых позволяет отличить 5 мм от 3/16" (4,76 мм) и избежать ошибки.

Если штангенциркуля нет, используйте линейку с миллиметровой шкалой, но точность будет ниже. Для размеров от 10 мм и выше линейка допустима.

Калибровочные отверстия и шаблоны

Второй способ — калибровочная пластина с отверстиями разного диаметра. Вставляете ключ в отверстия, пока не найдёте то, где он сидит плотно, без зазора. Это особенно полезно, когда в наборе перемешаны метрические и дюймовые ключи — визуально они почти неотличимы.

Если заводского шаблона нет, можно вырезать импровизированный калибр из плотного картона с отверстиями с шагом 0,5 мм. Это даст хотя бы грубую ориентировку.

Метод последовательного подбора

Третий способ — примерка ключей из набора от большего к меньшему. Начинаете с заведомо крупного, который не входит, и двигаетесь вниз, пока не найдёте тот, что садится плотно, без люфта. Главное правило: если ключ входит с зазором или проворачивается — не используйте его. Иначе вы с высокой вероятностью сорвёте грани, и восстановить крепёж будет крайне сложно.

Соответствие размеров для наружного и внутреннего шестигранника

Размеры под ключ для наружных головок и внутренних шлицев не совпадают. Для одной и той же резьбы М6 наружный ключ может быть на 10 мм, а внутренний — всего на 5 мм. Поэтому всегда уточняйте тип крепежа.

Наружный шестигранник (болты и гайки)

В таблице ниже приведены стандартные соответствия диаметра резьбы и размера ключа для наружного шестигранника по действующему ГОСТ и ISO. Учтите, что для некоторых размеров существуют два варианта — старый и новый стандарт.

Если ключ «на 17» не лезет на болт М10, значит, перед вами болт нового стандарта, которому нужен ключ «на 16». Это не брак, а переход на международные нормы. Всегда сверяйтесь с таблицей, чтобы не ошибиться.

Внутренний шестигранник (имбусовые винты)

Для винтов с внутренним шлицем (цилиндрическая, потайная или другие головки) соответствие резьбы и размера ключа выглядит так. Для потайных головок размер может быть меньше из-за ограниченной высоты — уточняйте по маркировке.

Обратите внимание: для М12 требуется ключ шестигранный 10 мм — это один из самых востребованных размеров в наборах. Всегда сверяйтесь с таблицей, особенно если работаете с крепежом без маркировки.

Метрическая и дюймовая системы

Самая частая ошибка — путаница между метрическими и дюймовыми ключами. Их значения опасна близки, и разница часто составляет десятые доли миллиметра. Вот таблица сравнения ходовых размеров:

Если взять дюймовый ключ вместо метрического (или наоборот), он либо не налезет, либо будет болтаться, и при усилии грани сорвутся. Всегда проверяйте маркировку: метрические — число без кавычек («8»), дюймовые — дробь со знаком дюйма («1/4"»). При отсутствии маркировки измеряйте штангенциркулем и сверяйтесь с таблицей. В автомобилях и американской технике часто встречаются дюймовые размеры, поэтому имейте оба набора.

Как избежать ошибок при выборе ключа?

Следуйте простым правилам. Никогда не используйте ключ, который входит с люфтом — даже малый зазор передаёт усилие на углы, а не на плоскости, и они быстро слизываются. Перед работой очистите гнездо от грязи и ржавчины — они могут исказить посадку.

Если есть набор, начинайте подбор с самого большого возможного ключа и двигайтесь вниз. Запомните таблицы для ходовых размеров — это сэкономит время и убережёт от случайных ошибок.

Дополнительные практические рекомендации

Вот несколько приёмов, которые пригодятся в реальной работе:

• Используйте цифровой штангенциркуль — он даёт результат с двумя знаками после запятой, что позволяет точно отличать метрику от дюйма.
• Носите с собой мини-калибр с отверстиями 2–10 мм с шагом 0,5 мм — он весит несколько граммов и всегда под рукой.
• Для крепежа высокой прочности (класс 12.9) подбирайте ключ особенно тщательно — сорванные грани на таком болте почти невысверлить.

Ситуации, когда точность критична

Точное определение размера становится жизненно важным в таких случаях:

• Ремонт тормозов и подвески автомобиля — люфт ключа может привести к аварии.
• Сборка ответственных узлов мебели и строительных конструкций с контролируемым моментом затяжки.
• Работа с авиационной, медицинской или прецизионной техникой.
• Демонтаж старых заржавевших соединений — неправильный ключ окончательно разрушит гнездо.

Точное определение размера шестигранного ключа — задача, решаемая за пару минут при наличии штангенциркуля или калибра. Не поленитесь измерить или свериться с таблицами, особенно для ответственных соединений. Если измерительных приборов нет, примените метод последовательного подбора из набора — но не торопитесь и проверяйте посадку без усилия. Правильно подобранный инструмент экономит время, сохраняет крепёж и избавляет от мучений с высверливанием сломанных болтов. Пусть ваши шестигранники всегда подходят с первого раза.
