Ремонт техники в определенные моменты требует не только большой физической силы, но и грамотного расчета усилий. Если же переусердствовать, можно сорвать резьбу, сломать болт или гайку. Для контроля есть специальный инструмент – динамометрический ключ для автомобиля, которым сложно перетянуть узлы. Оригинальная модель перед продажей обязательно проходит калибровку и настройку, поэтому при грамотном ее использовании ошибки практически исключены.
Ключи динамометрические бывают стрелочные, цифровые и с регулировкой момента затяжки. Последние модели удобны тем, что оснащены трещоткой и при превышении усилия они просто начинают прощелкивать. Однако процедура затяжки ГБЦ и свечей у них отличается. Поговорим подробно об этом вопросе в данной статье.
С каким усилием затягиваются ГБЦ и свечи?
Данная информация может отличаться в зависимости от типа двигателя и указывается в инструкции, ниже мы представим значения для мотора ВАЗ 21214:
- ГБЦ – затяжка проводится в три этапа. Сначала тянем с моментом 20,0 Н·м (2,0 кгс·м), затем с усилием 69,4-85,7 Н·м (7,1-8,7 кгс·м). Завершается процедура доворотом под углом в 90 градусов в два этапа, каждый болт в итоге прокручивается на 180 градусов.
- Свечи – затяжка проводится с моментом 20-30 Нм (2,0-3,0 кгс·м). Не на всех моделях есть нормальный доступ, поэтому при проведении таких работ удобнее использовать динамометрический ключ с трещоткой, поскольку он более компактный.

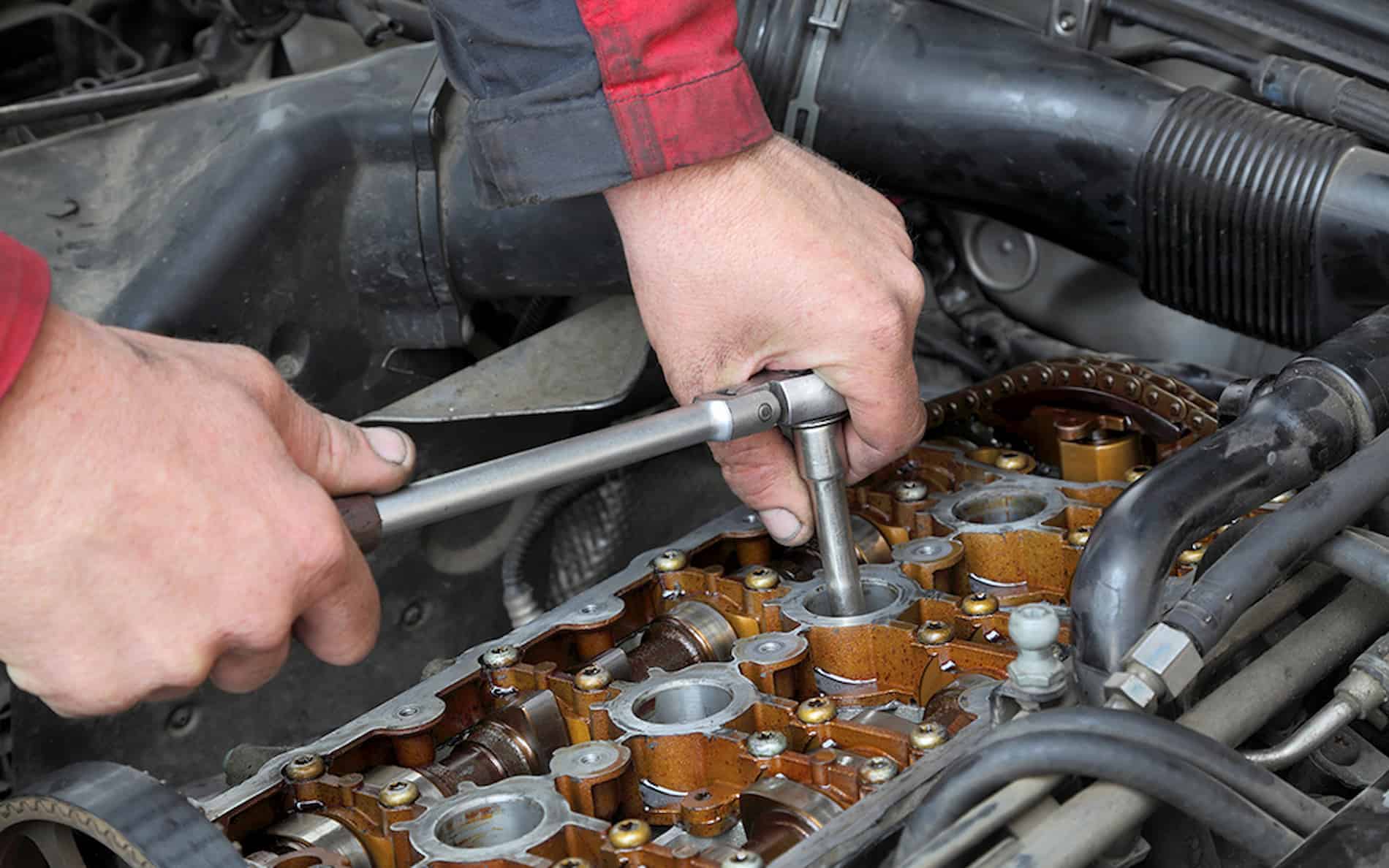

Затяжка ГБЦ динамометрическим ключом с трещоткой
Перед проведением процедуры нужно приготовить болты прокладки ГБЦ и настроить динамометрический ключ согласно инструкциям, выставив нужное усилие. Отметим, что предварительно устанавливается новая прокладка на двигатель, при необходимости шлифуется головка. Болты ГБЦ смачиваются моторным маслом, которому дают стечь в течение 30 минут.

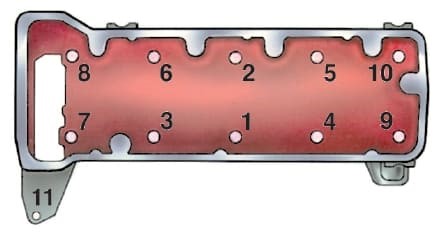

Обратите внимание на последовательность затяжки болтов, которая может отличаться в зависимости от типа двигателя. Мы будем разбирать ее на примере модели ВАЗ 21214.
Приступаем к затяжке динамометрическим ключом:
- сначала вкручиваем болты от руки до упора;
- затем затягиваем предварительно с усилием 20,0 Н·м (2,0 кгс·м);
- проводим дотяжку с моментом 69,4-85,7 Н·м (7,1-8,7 кгс·м);
- доворачиваем на угол 90°;
- проводим финальную протяжку на 90°.
Затяжка свечей регулируемым динамометрическим ключом
В данном случае работать проще:
- настраиваем инструмент на усилие на 20-30 Нм (2,0-3,0 кгс м), у большинства моделей это минимальные значения;
- сначала заворачиваем свечи рукой до упора, пока они не перестанут крутиться;
- далее проводим дотяжку инструментом до момента появления щелчка, после чего надеваем колпачки на свечи.
Лучше выставить минимальное значение: так не будет перетяга, если шкала немного «врет». При длительной эксплуатации инструмента желательно периодически проводить его калибровку.
Затяжка болтов ГБЦ стрелочным динамометрическим ключом
Здесь все проще – инструмент оснащен стрелкой и шкалой, на которой и показывается усилие. Прежде чем приступать к работам, следует проверить на шкале положение стрелки, которая должна быть на отметке «0».
При повороте нужно контролировать значения и вовремя остановиться, чтобы не допустить перетяга. Недопустимы рывки и резкие движения, работать нужно плавно и размеренно.
Правильное затягивание болтов и гаек динамометрическим ключом критически важно для безопасности и долговечности автомобиля. В моей практике рекомендую всегда следовать рекомендациям производителя по крутящему моменту. Также важно проверять калибровку ключа перед использованием и затягивать болты в несколько этапов, чтобы равномерно распределить нагрузку. Это поможет избежать перетяжки или недотяжки, что может привести к повреждению деталей или неисправностям.
Павел Рыбин, владелец магазина автоинструмента МАСТАК-ЯрославльЧасто задаваемые вопросы о динамометрическом ключе
Как затянуть шатуны динамометрическим ключом?
Чтобы затянуть шатуны динамометрическим ключом, выполните следующие шаги: очистите резьбу и посадочные места болтов, нанесите на резьбу специальную смазку, установите шатуны и болты, затяните болты вручную до упора, затем используйте динамометрический ключ для затяжки болтов с усилием, рекомендованным производителем (обычно это делается в несколько этапов, например, сначала до 50% от требуемого момента, затем до 100%). Убедитесь, что болты затянуты равномерно и поочередно, чтобы избежать перекоса.
Как проверить динамометрический ключ в домашних условиях?
Чтобы проверить динамометрический ключ в домашних условиях, можно использовать весы. Подвесьте ключ за рукоятку на весах и потяните за рычаг, наблюдая за показаниями весов. Сравните показания весов с установленным значением на ключе. Если показания совпадают, ключ работает правильно. Если нет, возможно, потребуется его калибровка или замена.
