Как отрегулировать ТНВД на дизеле?
Автор: | Дата публикации: 2024-09-04 10:05:46 +0300 07 мая 2024 | тнвд (1)

Как отрегулировать ТНВД на дизеле?

Топливный насос высокого давления (ТНВД) – основной узел системы питания дизеля. Через форсунки он подает горючее в цилиндры двигателя, от его настройки напрямую зависят такие параметры, как мощность мотора, стабильность его работы или количество оборотов. Чтобы выставить нужные параметры по впрыску, лучше использовать специальное приспособление для регулировки ТНВД. С помощью данного инструмента можно провести правильную настройку и проверку заданных установок.

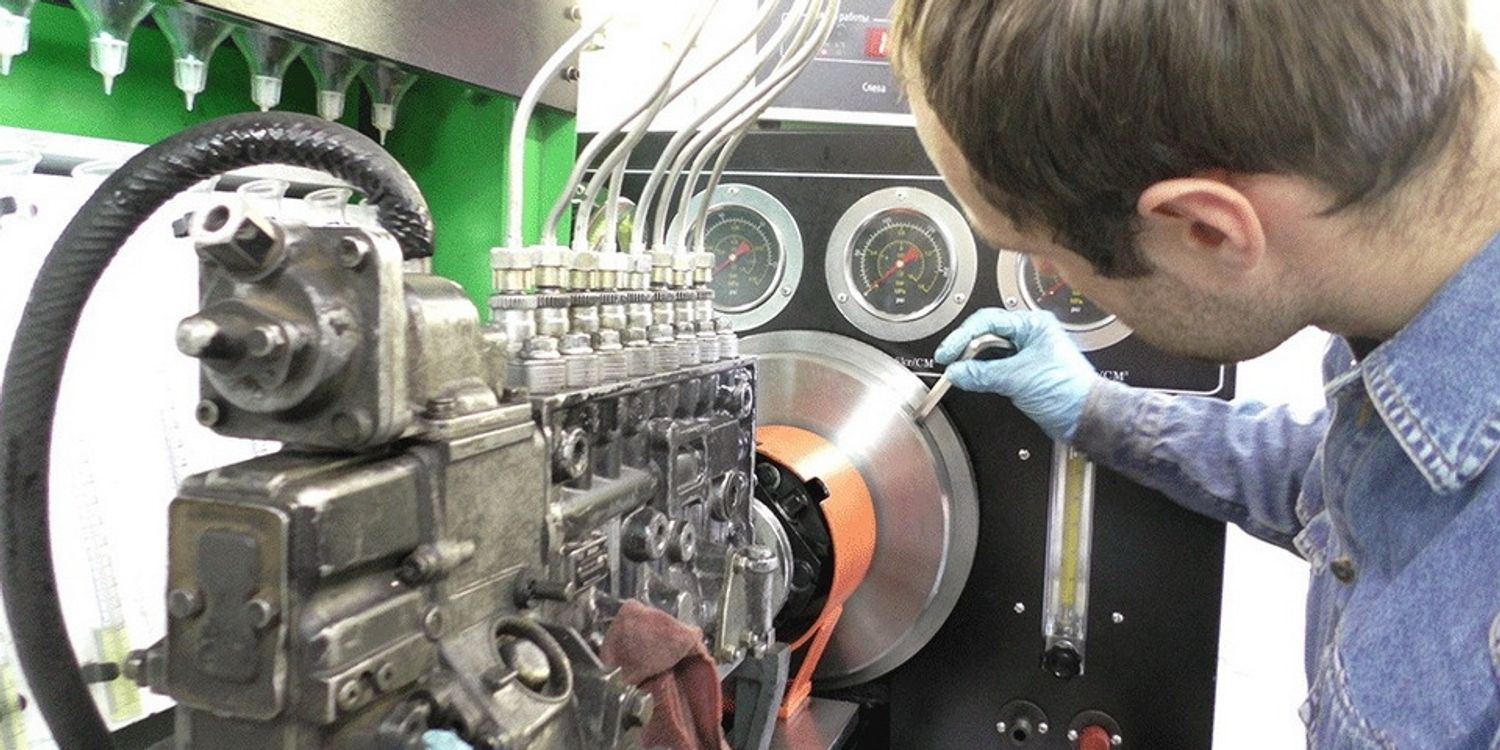

Точно отрегулировать ТНВД можно только на стенде с помощью электронной аппаратуры: цикличности подачи топлива и угла опережения подачи впрыска. Допускается проведение первой процедуры без демонтажа насоса при соблюдении основных правил регулировки.

Зачем нужна регулировка и как она производится?

Топливный насос высокого давления для дизельного автомобиля

ТНВД – специальный насос, который впрыскивает дизельное топливо в зависимости от положения коленчатого вала и как следствие, от позиции при ходе поршня. Таким образом, горючее подается через форсунки именно в нужный момент: быстро смешивается с воздухом и воспламеняется. Если настройки будут выполнены неправильно, слишком ранняя или наоборот, поздняя подача топлива приведет к несвоевременному поджигу топлива и как следствие – к перебоям в работе двигателя, падению мощности и к его затрудненному запуску.

В таблице представлено два вида работ по регулировке ТНВД:

Настройка цикловой подачи

Фактически, такие манипуляции включают настройку объема подачи топлива и его равномерности в процессе работы мотора. Настройку проводят изменением положения рейки, у одноплунжерных моделей используется специальный дозатор.

Регулировка УОНП

Это настройка угла опережения подачи впрыска, а если простыми словами – подачи топлива в нужный момент. Такие процедуры проводятся на стендах с помощью специального оборудования. Необходимость таких работ требуется крайне редко.

Настройка цикловой подачи

Ремонт топливного насоса высокого давления

Еще раз отметим, что ТНВД – довольно сложный узел и самостоятельное вмешательство в его работу может привести к выходу из строя всей системы питания. При наличии подозрений на неправильную настройку данного узла лучше обратиться к специалисту. Если такой возможности нет, работы проводят самостоятельно, следуя простым инструкциям. Своими силами можно настроить цикловую подачу топлива. Для проведения данных манипуляций лучше приобрести специальное приспособление для регулировки ТНВД.

Последовательность работ следующая:

  1. Снятие насоса – если невозможно провести настройки непосредственно на машине. Для этого лучше использовать специальный съемник, например модель СР4 для Hyundai / Kia AFFIX AF10350006;
  2. Настройка объема впрыска – с помощью зубчатой рейки ТНВД. Для регулировки необходимо открутить специальный винт и переместить рейку вправо или влево для увеличения или уменьшения объема подачи горючего. Здесь также можно использовать съемник, один из вариантов: AFFIX серии AF10350008;
  3. Установка насоса на место – если проводился демонтаж. Узел подключается к системе, после чего проводится прокачка воздуха, в противном случае двигатель запустить не удастся.

Как правильно удалить воздух из системы питания дизеля?

Современные насосы оснащены специальным ручным приспособлением для стравливания воздуха – принцип его работы такой же, как и у спринцовки. После подключения необходимо просто стравить лишний воздух, пока из штуцера не польется солярка. На старых моделях придется самостоятельно использовать объемный одноразовый шприц. Стравливать воздух нужно обязательно, эксплуатация завоздушенной системы постепенно приведет к выходу из строя ТНВД и других ее элементов.

Популярные вопросы о топливном насосе высокого давления

Схема регулировки ТНВД по количеству впрыскиваемого топлива?

Схема регулировки топливной системы высокого давления (ТНВД) включает несколько ключевых элементов. Среди них регулирование давления топлива, управление топливной подачей и временем впрыска, а также коррекцию подачи топлива в зависимости от нагрузки и скорости вращения двигателя. Основные методы регулировки включают механические и электронные системы, а также комбинированные подходы, использующие управление давлением топлива, электромагнитные клапаны и датчики для определения условий работы двигателя. Регулировка ТНВД по количеству впрыскиваемого топлива обеспечивает оптимальное соотношение топлива и воздуха для обеспечения эффективной работы двигателя, уменьшения выбросов и повышения производительности.

Какие параметры необходимо контролировать при регулировке ТНВД?

При регулировке ТНВД (топливного насоса высокого давления), важно контролировать несколько параметров для обеспечения оптимальной работы двигателя. В числе основных параметров: давление топлива, время начала и окончания впрыска, объем впрыскиваемого топлива, а также коррекцию впрыска в зависимости от нагрузки и скорости двигателя. Для регулировки этих параметров используются специализированные инструменты и оборудование, такие как манометры, тахометры, специальные ключи и программное обеспечение для диагностики. Контроль и коррекция этих параметров позволяют обеспечить оптимальную экономию топлива, снижение выбросов и максимальную производительность двигателя.

Как отрегулировать клапан на ТНВД?

Для регулировки клапана на ТНВД (топливном насосе высокого давления), необходимо выполнить несколько шагов. Сначала необходимо выключить двигатель и отключить аккумулятор. Затем снимается крышка клапана. Под крышкой находится гайка, которую нужно ослабить. После этого происходит регулировка самого клапана при помощи отвертки или специального ключа до достижения оптимального зазора. Затем затягивается гайка и устанавливается крышка клапана. После завершения этой процедуры следует проверить работу двигателя, убедившись, что нет утечек топлива или других проблем. Важно следовать рекомендациям производителя по регулировке клапанов для обеспечения правильной работы ТНВД и двигателя в целом.

Как отрегулировать турбокорректор на ТНВД?

Для регулировки турбокорректора на ТНВД (топливном насосе высокого давления) нужно выполнить несколько этапов. Сначала необходимо выключить двигатель и отключить аккумулятор. Далее освободить крепление турбокорректора и аккуратно повернуть его в нужное положение. Обычно это делается для увеличения или уменьшения давления наддува турбины. После этого крепление турбокорректора затягивается, и двигатель запускается для проверки работоспособности. Важно помнить, что регулировка турбокорректора должна проводиться осторожно и аккуратно, чтобы избежать повреждений или нарушений работы системы. Лучше всего доверить эту процедуру опытному специалисту или следовать инструкциям производителя.
