LAUNCH (LNC-032) Установка для диагностики форсунок CNC 603A New GX-100

Описание, характеристики, комплектация LAUNCH LNC-032

Технические характеристики

• Количество диагностируемых форсунок: До 6 одновременно
• Материал колб: Ударопрочное стекло
• Материал корпуса: Металл

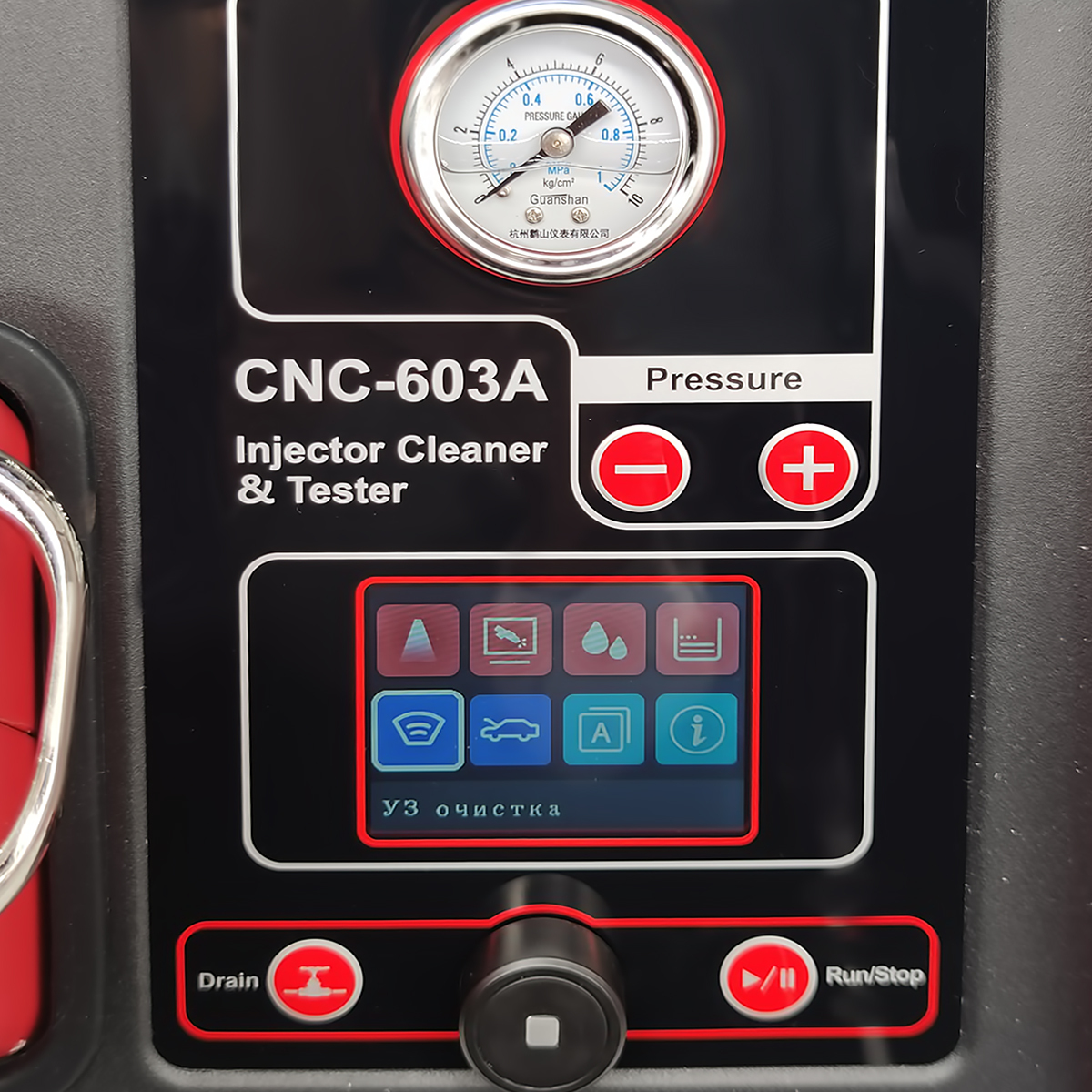

• Дисплей: Цветной ЖК
• Язык меню: Русский
• УЗ ванна: Быстросъемная ванна
• Питание: 220-230 В, 50/60 Гц, 1.5A max
• Потребляемая мощность: 300 Вт
• Мощность УЗВ: 100 Вт
• Имитация числа оборотов в минуту: 10~9990 об./мин.
• Точность установки числа оборотов: Шаг: 10 об./мин.
• Ширина импульса: 0,5-25 мс, с шагом 0,1 мс
• Временной диапазон: 1-9999 секунд
• Давление тестирующей жидкости: 0 - 6 Бар
• Точность установки давления: 0,4 Бар
• Объем топливного бака: 2,5 л
• Размеры: 396 x 380 x 446 мм
• Вес: 12 кг

Назначение

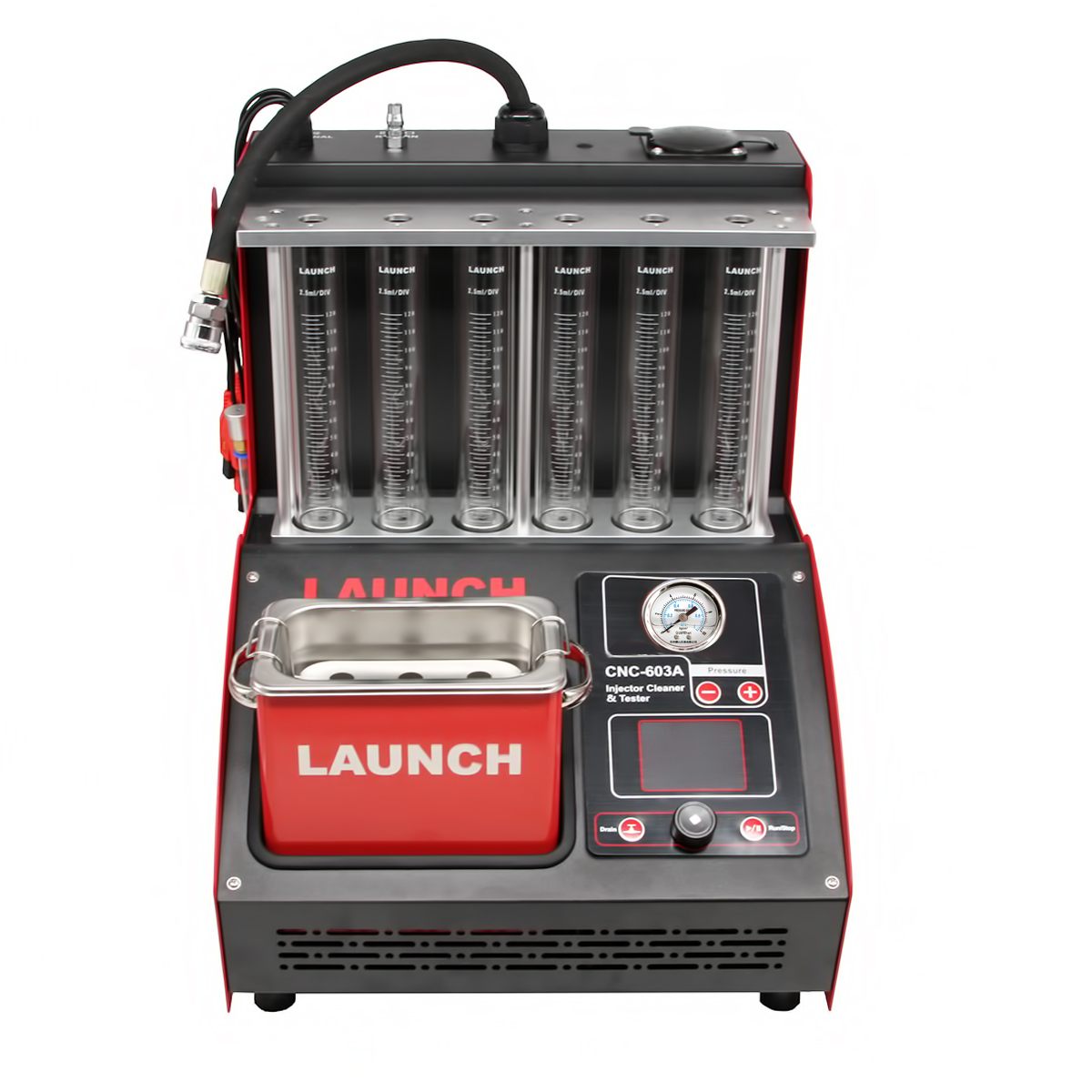

CNC-603A - новая версия стенда для тестирования и ультразвуковой очистки форсунок легковых автомобилей от компании LAUNCH. Версию доработали с учетом всех конструктивных замечаний и пожеланий пользователей. Стенд CNC-603A используется для работы с бензиновыми инжекторами верхней или боковой* подачи. Ультразвуковая ванна быстросъемная, экономит пространство. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу с прибором еще более комфортной.

Преимущества

Среди основных преимуществ стенда для тестирования и ультразвуковой очистки форсунок можно выделить быстросъемную УЗ-ванну и колбы из ударопрочного стекла в главном блоке.

Особенности

1. Тестирует и очищает до 6 инжекторов одновременно;
2. Моделирует реальные параметры работы двигателя;
3. Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки;

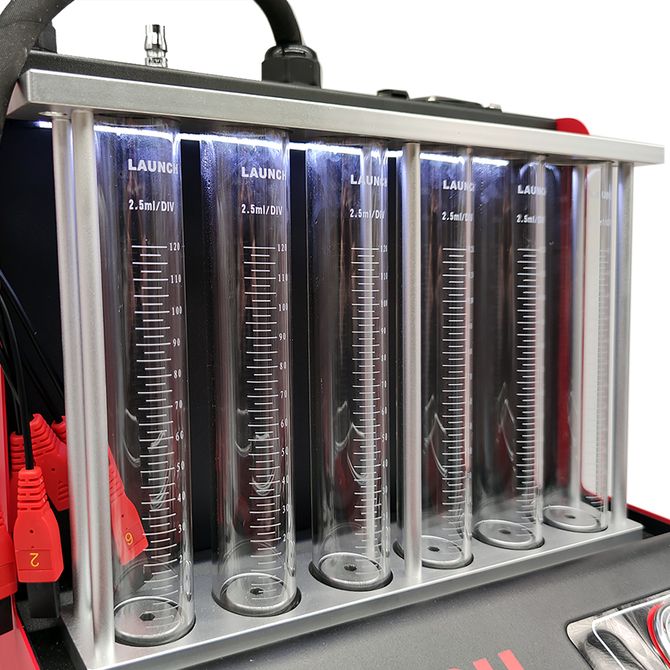

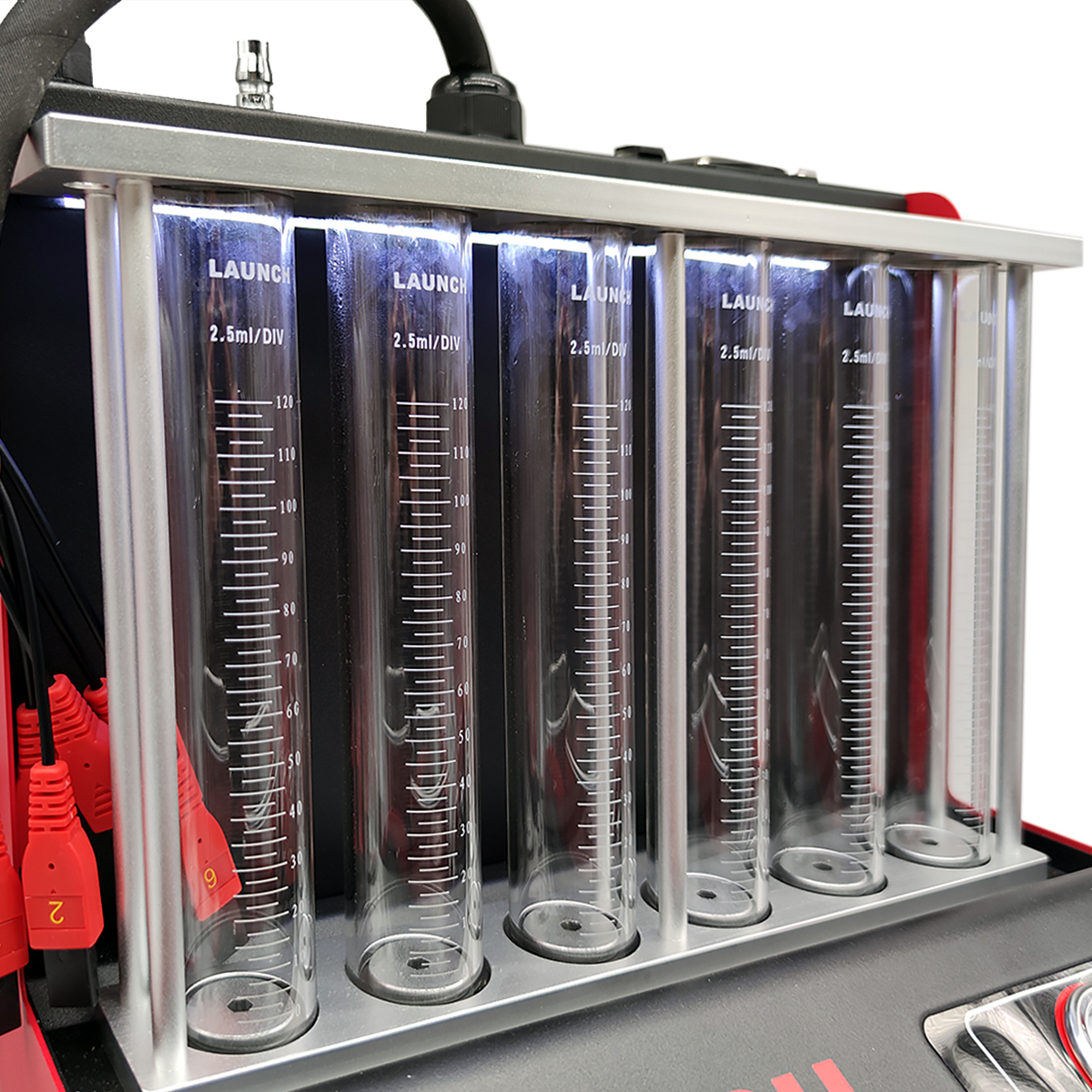

4. Для удобства предусмотрена люминесцентная подсветка мерных колб;
5. Дренаж тестовой жидкости в бак-накопитель одной кнопкой;
6. В базовом комплекте - адаптеры для тестирования;
7. Имитация динамических режимов работы двигателя;
8. В стенде реализованы все те функции, что есть в CNC-602A, но в более свободном и легком исполнении.

Функциональные возможности

• Автоматический режим тестирования;
• Тест впрыскиваемого потока;
• Тест на равномерность;
• Тестирование герметичности топливных линий с помощью манометра;
• Ультразвуковая очистка;
• Тест факела распыла форсунки;
• Очистка форсунок без снятия с транспортного средства.

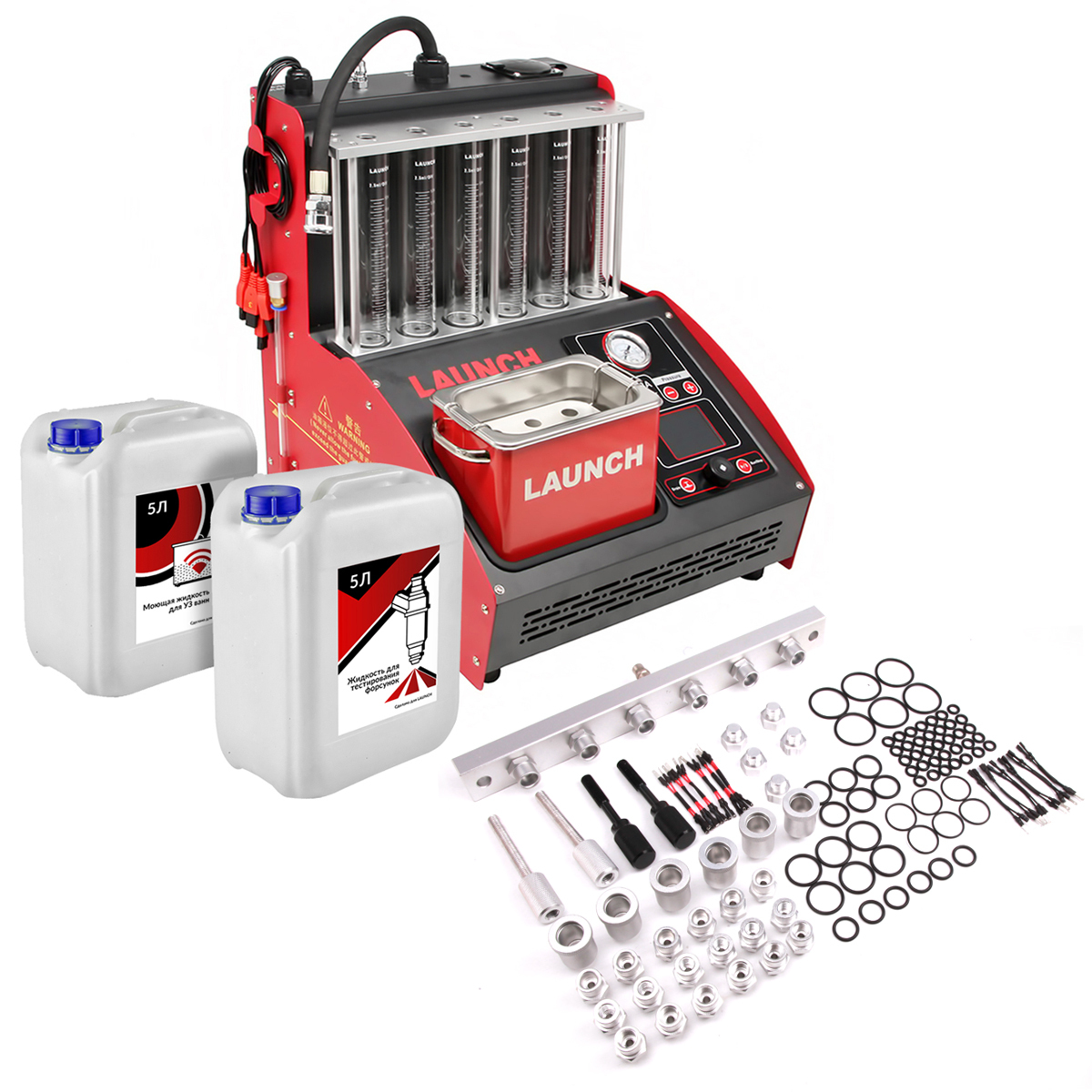

Комплектация

• Установка для тестирования и очистки форсунок Launch CNC-603A NEW;

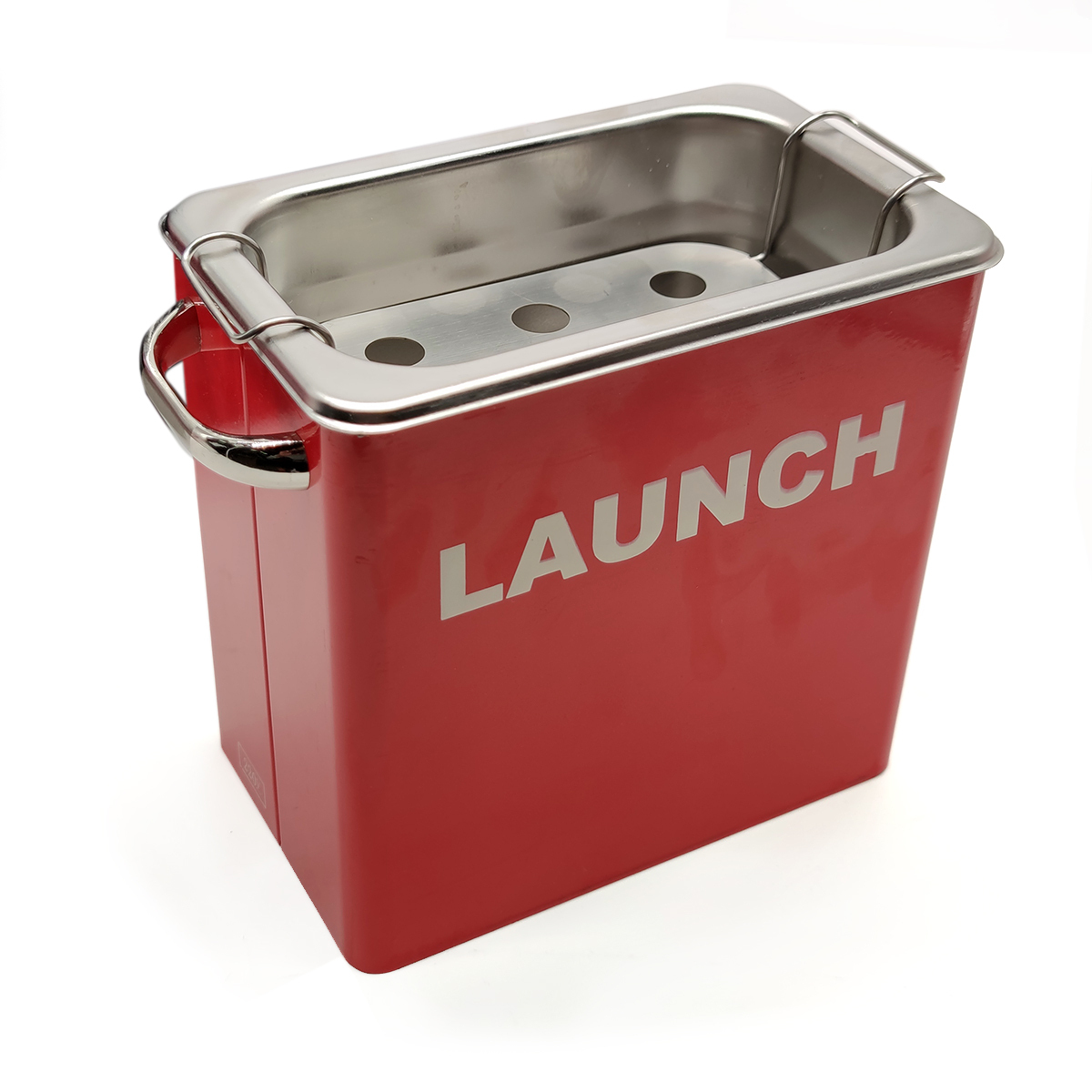

• УЗ ванна;
• Моющая жидкость для УЗ ванн 5 л;
• Жидкость для тестирования форсунок 5 л;
• Инструкция;
• Топливная рампа с адаптерами для форсунок с верхней подачей топлива, d=13,5мм (6 шт.);
• Винтовой пресс 1;
• Винтовой пресс 2;
• Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.);
• Адаптер для обратной промывки форсунок с верхней подачей, d=16,2мм (6 шт.);
• Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.);
• Адаптер для форсунок с верхней подачей топлива, d=10,5мм (6 шт.);
• Заглушка (6 шт.);
• Переходники для подключения к форсункам (6 шт.);
• Переходник для разъема форсунки (6 шт.);
• Уплотнительное кольцо O-ring (Φ23.6*1.8) (6 шт.);
• Уплотнительное кольцо O-ring (Φ15*2.65) (6 шт.);
• Уплотнительное кольцо O-ring (Φ7.1*2.65) (6 шт.);
• Уплотнительное кольцо O-ring (Φ32.5*2.65) (6 шт.);
• Уплотнительное кольцо O-ring (Φ23.6*2.65) (6 шт.);
• Уплотнительное кольцо O-ring (Φ20*2.65) (6 шт.);
• Кабель питания.

Область применения

Станции технического обслуживания (СТО), автосервисы, автомастерские, производство.

Внимание! Установка Launch CNC 603A NEW предназначена для тестирования только бензиновых форсунок, кроме форсунок GDI.
