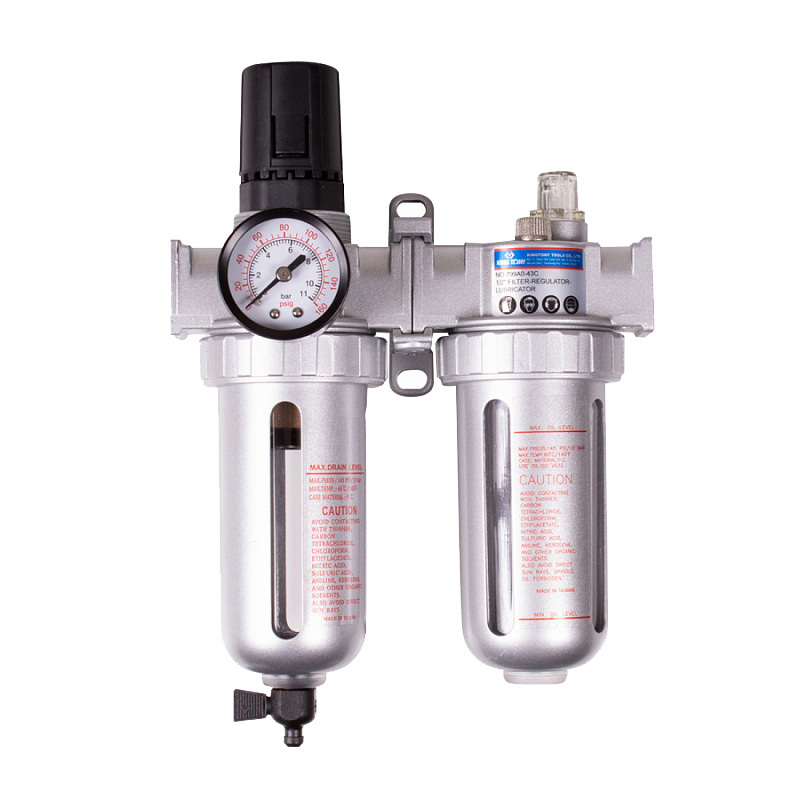

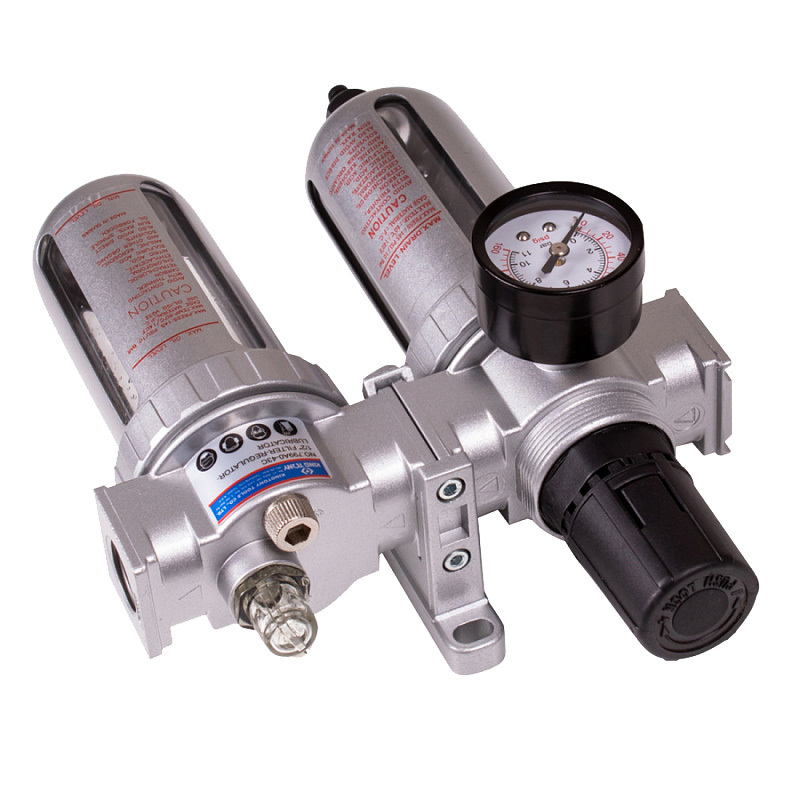

Описание, характеристики, комплектация KING TONY 799A0-33C
Комплектация
| Фильтр влагоотделитель с редуктором и лубрикатор | 799A0-33C | 3/8" |
Технические характеристики
| Рабочее давление | 0,5-10 бар |
| Максимальное давление на входе | 15 бар |
| Пропускная способность | 2500 л/мин |
| Сброс конденсата | полуавтоматический |
| Рабочий диапазон температур | 5-60°С |
| Фильтрующий элемент (степень очистки) | 5 мкм |
| Объем колбы | 150 мл |
| Соединение, резьба вход/выход | внутренняя коническая 3/8" (BSPT) |
| Размеры | 231,3 х 160 х 110 мм |
| Вес | 1,14 кг |
- Материалы: металл, пластик
- Упаковка: коробка картон
Назначение
Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.
Конструкция устройства
Фильтр
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
Редуктор
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
Манометр
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.
Лубрикатор
Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подается в магистраль из заранее заправленной прозрачной емкости.
