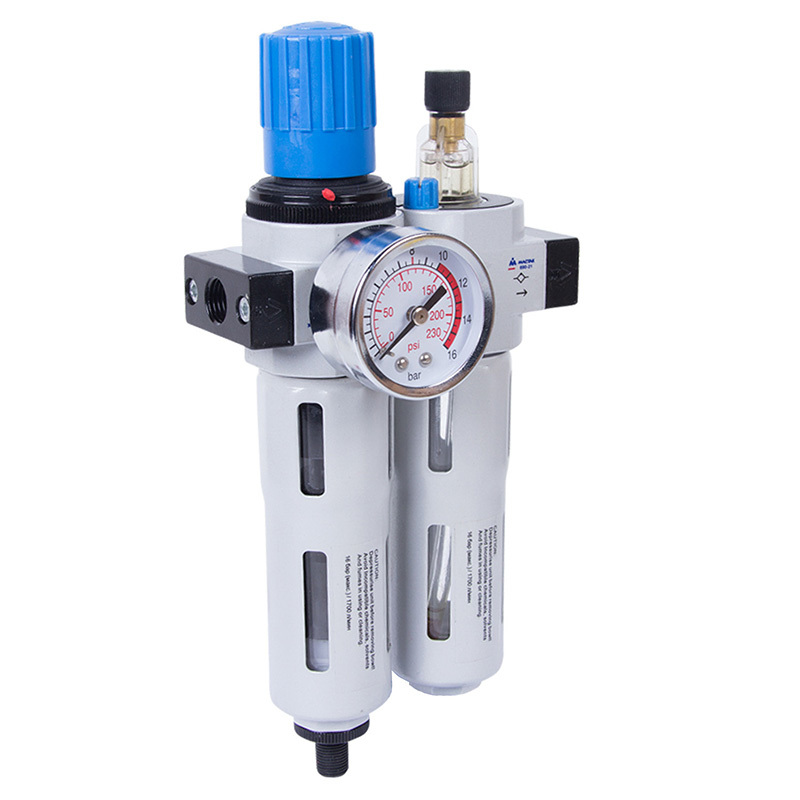

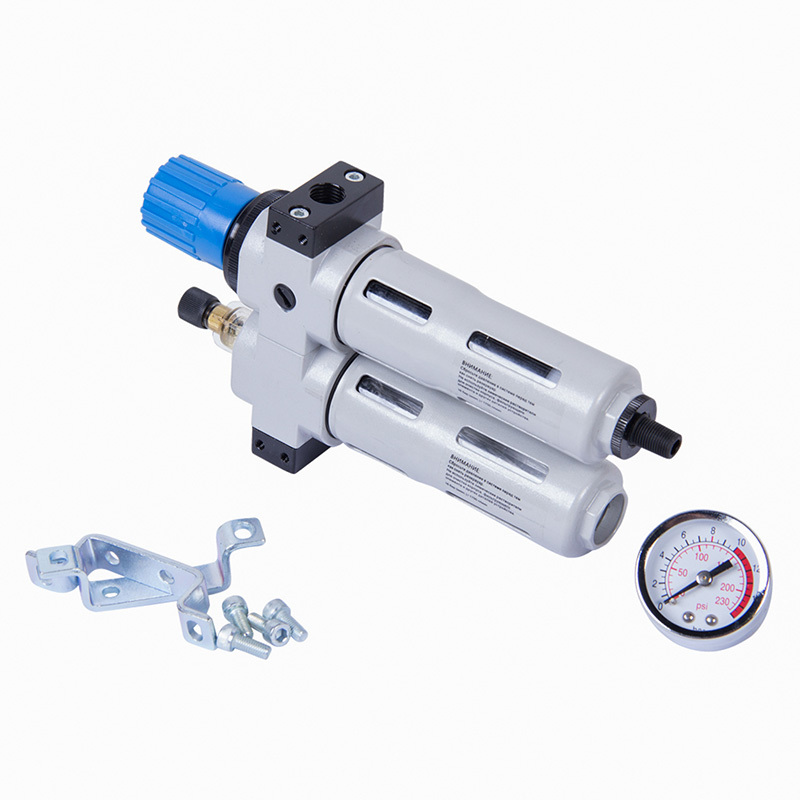

Описание, характеристики, комплектация МАСТАК 690-21
Назначение
Блок устанавливается в пневмолинию и предназначен для подготовки сжатого воздуха (фильтрация, регулировка и добавление масла) для пневматического инструмента и оборудования.
Конструкция устройства
Фильтр
Назначение: сбор конденсата влаги, образующейся в воздушной магистрали в результате перепадов давления и температуры окружающей среды. Конденсат накапливается в колбе устройства, и по мере заполнения сливается через выводной клапан.
Редуктор
Назначение: выставление номинального давления на выходе, необходимого для нормальной работы инструментов и оборудования. Механизм редуктора встроен в блок фильтра.
Манометр
Назначение: контроль давления, устанавливаемого редуктором. Манометр установлен на корпусе блока фильтра.
Лубрикатор
Назначение: добавление в воздушную магистраль масла в виде аэрозоли, для смазки пневмоинструмента. Во время работы специальное масло порционно подается в магистраль из заранее заправленной прозрачной емкости.
Меры предосторожности
- Соблюдайте правильность подключения блока в воздушную магистраль.
- Не подключайте устройство к магистрали, давление в которой превышает максимально допустимое.
- Следите за уровнем масла в лубрикаторе и своевременно добавляйте его по мере расхода.
Технические характеристики
| Рабочее давление, бар | 1,5 - 12 |
| Максимальное давление, бар | 16 |
| Пропускная способность, л/мин/td> | 1700 |
| Сброс конденсата | автоматический |
| Рабочий диапазон температур | от -10 до 60°С |
| Фильтрующий элемент (степень очистки), мкм | 5 |
| Объем колбы, мл | 60 |
| Соединение, резьба вход/выход | 1/4” внутр. / 1/4” внутр. |
| Габариты, мм | 255х120х50 |
| Вес, кг | 0,850 |
